Siemens stellt neue Applikationen für maschinennahes Edgecomputing vor

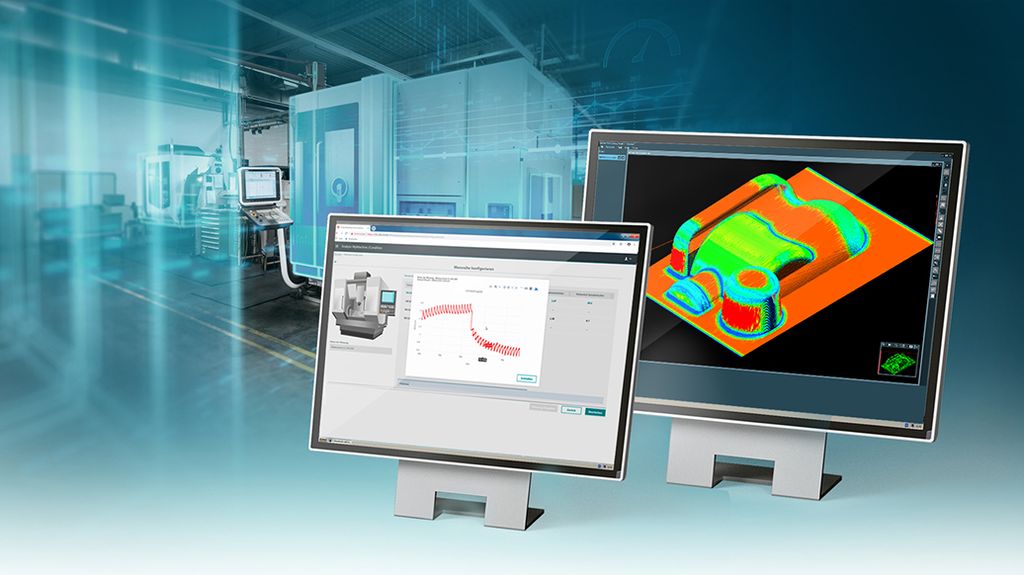

Mit der neuen Edge Applikation Analyze MyWorkpiece /Capture können Anwender von Werkzeugmaschinen alle Daten rund um Werkstück, Werkzeug und den Werkzeugpfad in großer zeitlicher Auflösung aufzeichnen. Die Aufzeichnung zusätzlicher Daten wie Antriebsströme, Regelabweichungen oder auch das Drehmoment der Spindel ist ebenfalls möglich. Dabei legt der Anwender selber fest, welche Daten er erfassen möchte und wann er sie erfassen möchte, zum Beispiel für ausgewählte Bearbeitungsschritte oder ab bestimmten Schwellenwerten. Die aufgezeichneten Daten können im Anschluss in die CNC-Shopfloormanagement Applikation Analyze MyWorkpiece /Toolpath importiert werden, wo sie visualisiert und analysiert werden können. Mithilfe der aufgezeichneten Positionsdaten lässt sich eine 3D-Darstellung rekonstruieren. Als vierte Dimension können weitere Messwerte farblich kodiert über die Topologie des Bauteils abgebildet werden. Die farbliche Kennzeichnung ermöglicht beispielsweise die Identifizierung von Bereichen abweichender Bahngeschwindigkeiten. Eine weitere Analysemöglichkeit bietet die farbliche Visualisierung der Bahnkrümmung. Grundsätzlich wird die Möglichkeit geboten Solldaten – zum Beispiel aus dem CAM- mit aufgezeichneten Daten aus dem realen Prozess zu vergleichen. Die gewonnen Erkenntnisse ermöglichen eine Optimierung des CAD/CAM Modells und des generierten NC-Programms. Analyze MyWorkpiece /Toolpath hilft somit bei der Sicherstellung der Qualität ab dem ersten produzierten Werkstück. Die erhöhte Transparenz ermöglicht weitreichende Erkenntnisse, mit denen auch die Prozessqualität sowie die Prozessentwicklung insgesamt verbessert werden können.

Die Edge Applikation Analyze MyMachine /Condition erfasst einen mechanischen Fingerabdruck der Werkzeugmaschine. Mithilfe flexibel konfigurierbarer Messreihen können verschiedene Parameter, wie beispielsweise Steifigkeit, Reibung und Umkehrspiel, in den einzelnen Achsen erfasst werden. Die Visualisierung der Messresultate sowie der Vergleich mit Referenzdaten erhöht insgesamt die Transparenz über den Zustand der Werkzeugmaschine. Die Applikation ermöglicht somit durch ein frühzeitiges Identifizieren von Abweichungen, den Maschinenbetrieb zu optimieren und Maschinenausfälle zu vermeiden. Durch zustandsabhängige Instandhaltung können zudem Abläufe optimiert und Kosten gespart werden. Durch die Verbesserung und Korrektur von Maschinenparametern wie beispielsweise Regelgrößen werden Qualitätseinbußen im Produktionsprozess vermieden. Auch diese Applikation für Sinumerik Edge steigert deutlich die Verfügbarkeit der Werkzeugmaschine und somit ihre Produktivität.

Mit Sinumerik Edge bietet Siemens eine speziell für Werkzeugmaschinen entwickelte maschinennahe Plattform für Softwareapplikationen, die hochfrequente Daten während des Betriebs der Werkzeugmaschine erfasst, vorverarbeitet, analysiert und an übergeordnete Systeme weitergeben kann. Durch den Plattformansatz sind den Edge Applikationen hinsichtlich ihrer Funktionen im gesicherten Eco-System nahezu keine Grenzen gesetzt. Weitere Vorteile der Plattform sind die einfache Anbindung an die Sinumerik-Steuerung, die Sicherheitsinfrastruktur sowie die Möglichkeit, eigene Edge Applikationen zu programmieren. Mit den neuen Edge Applikationen Analyze MyWorkpiece /Capture und Analyze MyMachine /Condition sowie der bereits im Septemer 2018 vorgestellten Applikation Optimize My Machining /Trochoidal, einer Applikation, die die Lebensdauer von Werkzeug durch Wirbelfräsen deutlich verlängert, offeriert Siemens nun Applikationen für die wesentlichen drei Werttreiber des Edgecomputings bei Werkzeugmaschinen: Prozessqualität, Maschinenzustand und Produktivitätserhöhung.

Weitere Informationen zum Thema CNC-Shopfloormanagement Software unter www.siemens.de/werkzeugmaschinen-digitalisierung

Weitere Informationen zu Siemens auf der Hannover Messe 2019 unter www.siemens.com/presse/hm19 und www.siemens.de/hannovermesse
