Durchgängige Software-Kette – Simulation und digitaler Zwilling erleichtern Produkt- und Prozessentwicklung

Die Herausforderungen bei der Konstruktion einer Ballenpresse sind vielfältig. So wurden unter anderem 16 Achsen simuliert, zudem können mögliche Kollisionen im Modell frühzeitig erkannt werden. Ebenso gilt es, Logikfehler im SPS(speicherprogrammierbare Steuerung)-Programm zu erkennen und zu beheben.

Die Siemens-Lösung inklusive digitalem Zwilling basiert auf dem NX Mechatronic Concept Designer. Mit diesem Softwarepaket für die Mechatronikkonstruktion wurde ein Kinematikmodell (Bewegungsmodell) erstellt. Die Simulation wird als Software-in-the-Loop-Lösung mit der Simulationssoftware Simit für das Verhaltensmodell und der dazugehörigen Steuerung Simatic PLCSim inklusive der Safety-Funktionen realisiert. Damit können auch Schulungen für Nutzer und Mitarbeiter am virtuellen Modell abgehalten werden, was die bisherigen Schulungen der HMI(Human Machine Interface)-Nutzer während des Betriebs an der realen Maschine ersetzt. Software-in-the-Loop (SiL) bedeutet, dass die Lösung Hardware-unabhängig ist.

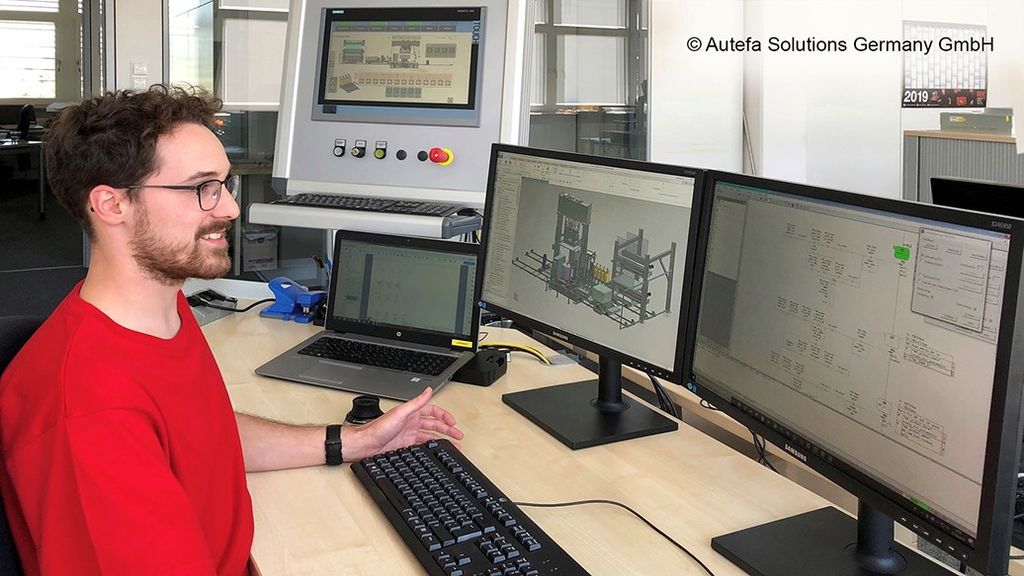

Durch die Schulungen am virtuellen Modell, die präzise Simulation der Achsen in einer komplexen Anlage und die Kombination von Simulationssoftware und realer Hardware wie dem HMI können die Inbetriebnahme beschleunigt und noch sicherer gestaltet sowie in der Folge Kosten deutlich reduziert werden.
